一、設計依據：
貨架的設計、制造、安裝、驗收?qǐng)?zhí)行標準并符合其它相關標準要求。
1）CECS23《鋼貨架結構設計規范》
2）GBJ17—88《鋼結構的設計規范》
3）QB/KS1002—9《鋼結構插接式貨架技術條件》
二、橫梁式貨架組成及說明
1、立柱：垂直方向主要支撐件，主要起支撐作用。
2、橫撐：和立柱、斜撐組成柱片，增加柱片的強度和穩定性。
3、斜撐：和立柱、橫撐組成柱片，增加柱片的強度和穩定性。
4、護腳：保護柱片，防止叉車撞上柱片。
5、墊塊：該件與橫撐配合裝于立柱上。
6、安全銷：該件叉放于立柱和橫梁的相應孔內,限制橫梁在立柱方向相對移動,起限位作用.
7、隔擋：主要起保證橫梁外漲和方便與貨物放置。
8、橫梁：貨架橫向連接件，與立柱相連。
三、貨架型材強度指標

貨架型材的強度標準（N/ mm2）GB6723—86指標

鋼號：Q195-235

鋼材種類：冷彎型鋼

抗壓、抗拉、抗彎：205

抗剪：120

端面承壓：310

四、貨架焊接強度指標：（JB/T5323—91指標N/ mm2）

鋼號：Q195-235

鋼材種類：冷彎型鋼

對接焊縫：抗拉：175  抗彎：205  抗剪：120

角焊縫：抗拉、抗壓、抗彎：140

五、貨架表面處理工藝及顏色：
1、處理工藝流程：
1.1冷軋板前處理工藝（無銹狀態）
脫脂→水洗 →表調→水洗→磷化→高壓水沖洗
1.2熱軋板及熱軋型材前處理工藝
無油狀態：酸洗→水洗 →表調→水洗→磷化→高壓水沖洗
有油狀態：酸洗→水洗 →脫脂 →水洗→中和 →表調→磷化→高壓水沖洗
2、表面涂層采用通過ISO9000質量認證企業生產的高品質環氧聚脂粉沫。
3、噴塑表面光潔、平整、色澤一致。

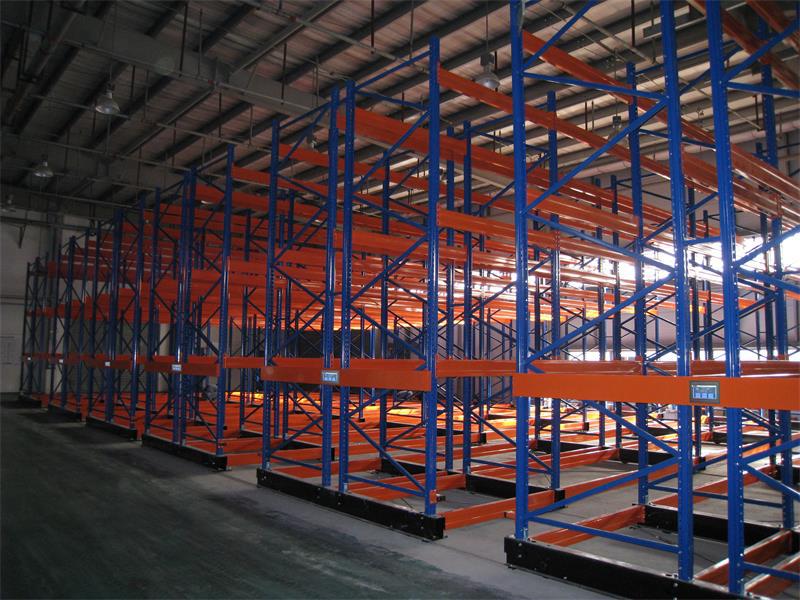

六、橫梁式貨架特點：
應用最廣泛的貨架，規格型號齊全，規格型號齊全，承載范圍廣，適合于各種倉庫，能充分利用空間，選用叉車進行存取貨物。
