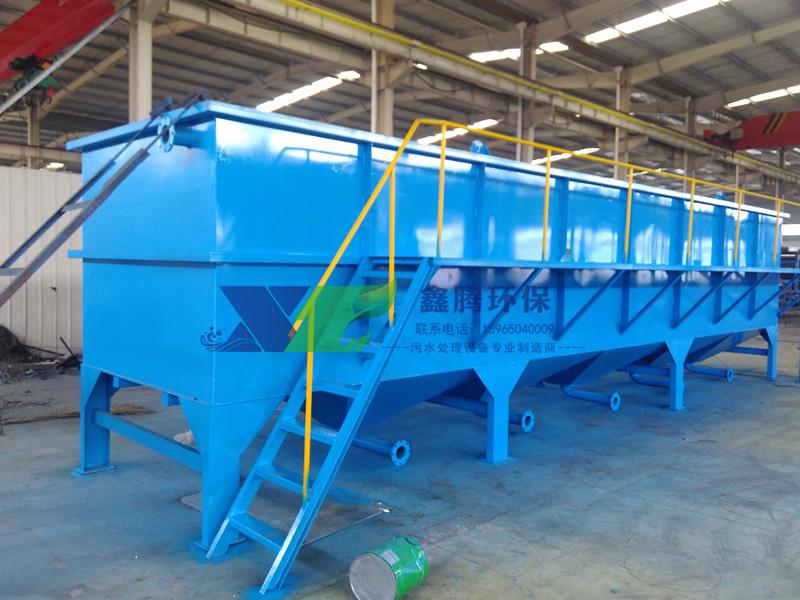

絮凝劑加在進水閥后與原水同時進入沉淀區一體化設備經斜管后向上進入過濾區、清水區由出水閥進入系統。  反沖洗時，清水區的清水向下經過濾區、沉淀區由排污閥排入下水系統，完成了對濾料、斜管的清洗和污泥的排放。 絮凝劑的投加和斜管沉淀區的設置，解決了循環水中由于分散劑的作用而造成過濾效率低的問題。

性能參數

出水水量：單套設備出水水量為30~150m3/h，其他特殊規格設備可根據用戶實際情況設計；

適用原水濁度：≤1500NTU，若原水濁度超過1500NTU，我公司可根據用戶實際情況另行設計；

水溫：常溫；

出水濁度：≤1NTU；

混凝反應時間：6~8min；

斜管沉淀表面負荷：10m3/（m2·h）；

過濾區濾速：9m/h；

進水壓力要求：≤0.3MPa，出水可維持壓力為≤0.25Mpa，若原水高于0.3Mpa可在原水管道上安裝減壓閥，若對設備出水壓力要求為0.3MPa以上，我公司根據實際情況另行設計設備結構；

 性能優點

效率高:進水濁度大于30NTU時，出水濁度小于3NT

 運行時間長:延長3倍以上

節水、節約藥劑:降低運行費用30%以上
