一、設計依據：

　　閣樓式貨架方案的設計、制造、安裝、驗收執行標準并符合其它相關標準要求。

　　1)CECS23《鋼貨架結構設計規范》

　　2)GBJ17—88《鋼結構的設計規范》

二、閣樓式貨架的構成及說明

　　閣樓式貨架方案可采用下面立柱支撐，上層鋼平臺;下層貨架支撐，上層鋼平臺或上下通天式貨架，中間平臺層板的結構形式。閣樓式貨架一般由貨架、立柱、主梁、輔梁、樓板、安全護欄等組成。

　　1、貨架：通天式貨架可選用橫梁式貨架，若下層貨架，上層鋼平臺，可根據承載需要選用適合的貨架。

　　2、立柱：選用方管或圓管，兩端焊接連接法蘭和加強肋板，下端用膨脹螺栓固定于地面，上端法蘭與主梁用高強螺栓連接，保證整個閣樓的承載需要，是主要的豎向承載件。

　　3、主梁：選用H型鋼。該件與立柱連接，是主要的橫向承載件。

　　4、輔梁：選用工字鋼，兩端焊有連接法蘭，在主梁與主梁之間進行連接，起橫向承載和連接作用。

　　5、樓板：選用光面樓板模塊，模塊和模塊之間層層相扣，再用連接扣件進行連接，形成一個整體，外型平整、美觀，承載大。

　　6、安全護欄：安裝與二層敞開面，起安全保護作用。

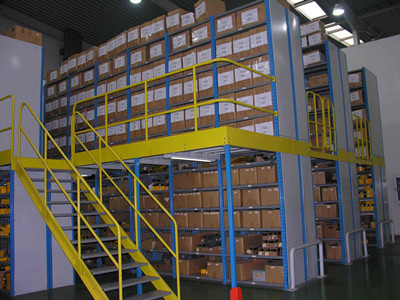

閣樓式貨架實際運用圖片

三、貨架型材強度指標

四、貨架焊接強度指標：

五、貨架表面處理工藝及顏色：

　　1、處理工藝流程：

　　1.1冷軋板前處理工藝(無銹狀態)

　　脫脂→水洗 →表調→水洗→磷化→高壓水沖洗

　　1.2熱軋板及熱軋型材前處理工藝

　　無油狀態：酸洗→水洗 →表調→水洗→磷化→高壓水沖洗

　　有油狀態：酸洗→水洗 →脫脂 →水洗→中和 →表調→磷化→高壓水沖洗

　　2、表面涂層采用通過ISO9000質量認證企業生產的高品質環氧聚脂粉沫。

　　3、噴塑表面光潔、平整、色澤一致。

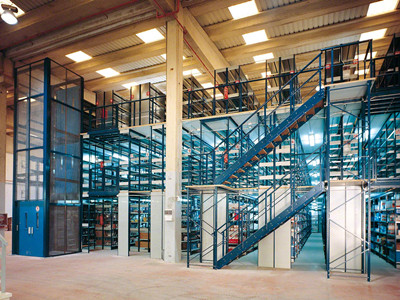

閣樓式貨架在倉庫中的全景

六、閣樓式貨架特點

　　1、閣樓式貨架可設計成多層樓層，通常2—3層。設施由樓梯、扶欄和升降機等。適用于庫房較高，貨物較小，人工存取，儲物量大的情況。

    2、全組裝式結構，隨意組合，安裝、拆卸方便靈活；

    3、由數控沖床、高精度專用軋機軋制的立柱，材料截面優化，精度高，承載能力強；

    4、閉口超強鋼層板，精度高，互換性好，截面模量大，強度高，剛性好；側面為閉口折邊結構，大大提高了層板的強度和剛性；層板底部焊有超強軋制加強筋，提高了層板的強度和剛性；

    5、層高每50mm節距任意可調；

    6、貨架材料為優質冷軋鋼材，內部品質、承載性能、外觀都非常優越；

    7、全部貨架表面靜電噴塑處理，噴塑表面光滑、平整、牢靠、漂亮，顏色可由需方選定，塑粉采用阿克蘇粉末。

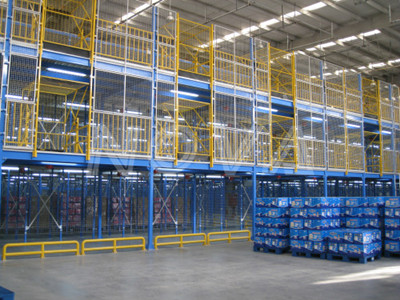

閣樓式貨架樓梯及護欄

七、閣樓式貨架設計的基本要素

　　1)貨物的重量、尺寸及堆放要求;

　　2)樓面及貨架承載要求;

　　3)庫區的建筑尺寸;

　　4)樓面至地面的高度;

　　5)貨物進出貨口位置及要求。
