簡介
ZK-RFID408是一款高性能的UHF超高頻電子標簽讀寫器，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
特點
l 完全自主知識產權設計；
l 工作頻率840～960MHz（可以按不同國家或地區要求調整）；

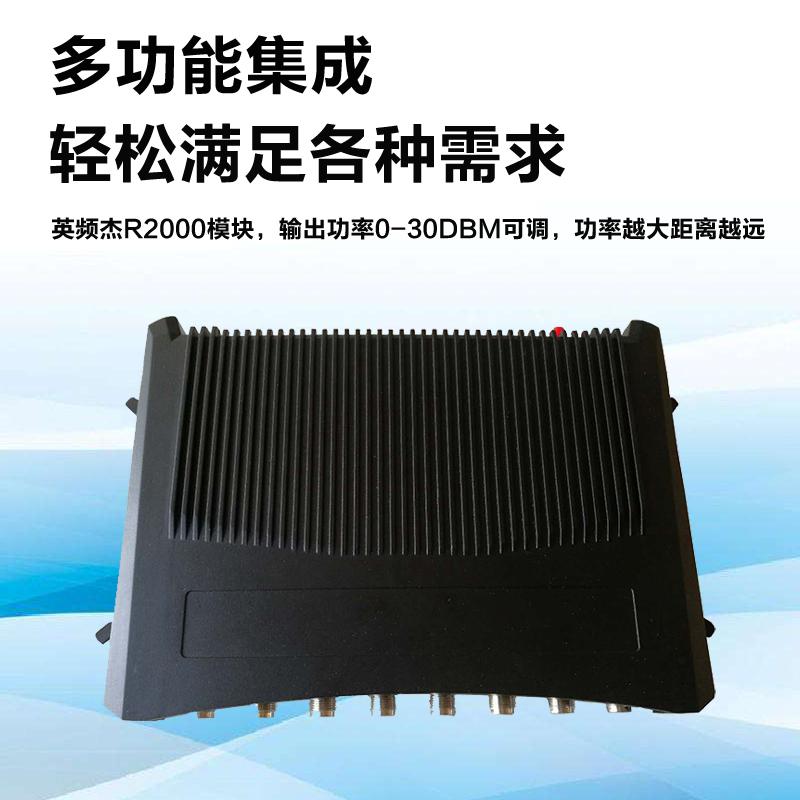

l 基于Impinj R2000讀寫引擎設計，充分支持符合EPC CLASS1 G2、ISO18000-6B標準的電子標簽；
l 以廣譜跳頻（FHSS）或定頻發射方式工作，支持RSSI功能，峰值標簽巡查速度大于400張/秒；
l 輸出功率達至30dBm（可調）；
l 支持8個外接TNC天線接口，支持天線檢測；
l 支持應答工作模式和實時巡查工作模式；
l 標簽緩存容量：1000張@96bitsEPC；
l 支持EPC和TID兩種防沖突模式；
l 低功耗設計，單＋9V電源供電，可選配POE供電方式；
l 支持RS232、USB（Slave）、可選配RJ45（TCP/IP）等多種通訊接口；
l 提供動態連接庫（DLL）及演示軟件源代碼，支持二次開發；
l 精致小巧設計，滿足多種應用場合需求。
電特性
l 極限參數
項目 | 符號 | 數值 | 單位 |
電源電壓 | VCC | 16 | V |
工作溫度 | TOPR | -20～+55 | ℃ |
貯藏溫度 | TSTR | -20～+85 | ℃ |
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
項目 ITEM | 符號 | 最小 | 典型 | 最大 | 單位 |
電源電壓 | VCC | 8 | 9 | 12 | V |
工作電流 | IC | 0.5 | 1.2 | A | |
工作頻率 | FREQ | 840 | 860~868 902~928 | 960 | MHz |

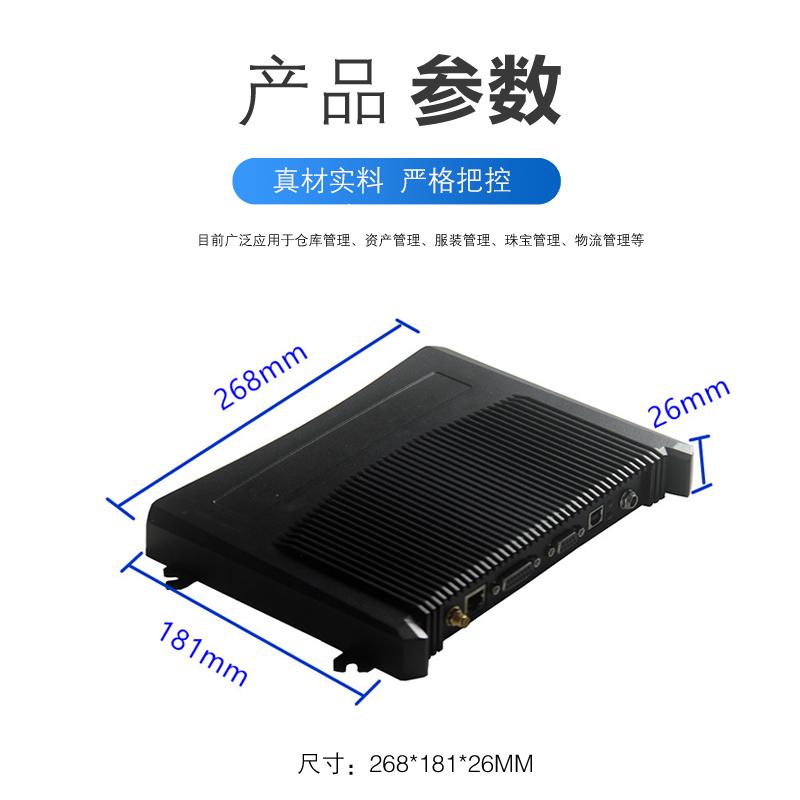

尺寸 | L x W x H | 268 x181 x28 | Mm |
接口
1．電源接口DC JACK
序號 | 符號 | 描述 |
Central | PWR | 正9V電源 |
Outer | GND | 地 |
2．USB接口
3. 串行通訊接口RS232 （DB9 Female）
序號 | 符號 | 描述 |
1 | NC | 保留 |
2 | TXD | 串行通訊數據輸出 |
3 | RXD | 串行通訊數據輸入 |
4 | NC | 保留 |
5 | GND | 信號地 |
6 | NC | 保留 |
7 | NC | 保留 |
8 | NC | 保留 |
9 | NC | 保留 |
4. 通用輸入輸出接口GPIO （DB15 Female）
序號 | 符號 | 描述 |
1 | NC | 保留 |
2 | NC | 保留 |
3 | Input1－ | 通用光耦隔離輸入端1－ |
4 | Input2－ | 通用光耦隔離輸入端2－ |
5 | Output1 | 通用光耦隔離輸出端1 |
6 | Output1 | 通用光耦隔離輸出端1 |
7 | Output2 | 通用光耦隔離輸出端2 |
8 | Output2 | 通用光耦隔離輸出端2 |
9 | Input1＋ | 通用光耦隔離輸入端1＋ （通過1k電阻上拉到3.3V，可以選擇下拉到地） |
10 | Input2＋ | 通用光耦隔離輸入端2＋ （通過1k電阻上拉到3.3V，可以選擇下拉到地） |
11 | NC | 保留 |
