一、型號名稱

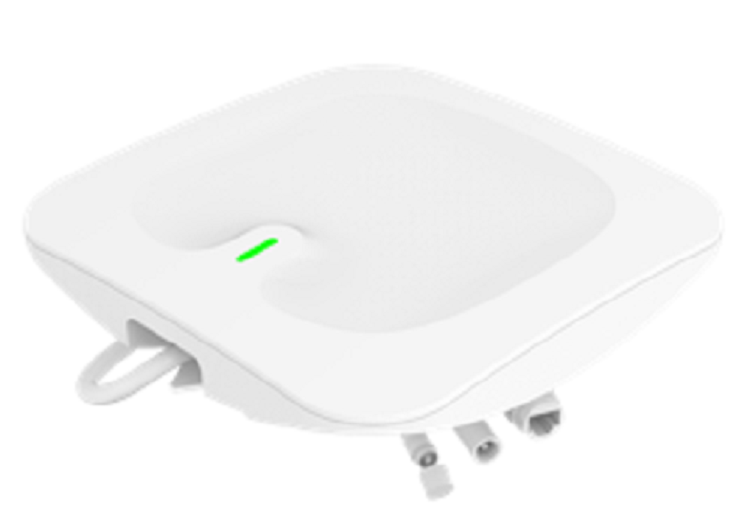

產品名稱：AoA定位基站

產品型號及版本：CL-GA30-W / v1.0

二、包裝清單

品類 數量

CL-GA30-W 1

安裝盤架 1

12V_DC電源適配器 1

DC電源5m延長線 1

合格證 1

安裝螺釘KA4*30及膠塞 （1螺釘+1膠塞）×4

防水接口4件套 1

三、產品關鍵特性

尺寸：180.7 mm× 180.7 mm× 40.7mm

工作頻段：2.401GHz – 2.481GHz

工作溫度：-20℃ ~ 60℃

功耗：＜3W

安裝高度：≤ 10m

供電方式： DC供電  12-30V  1A

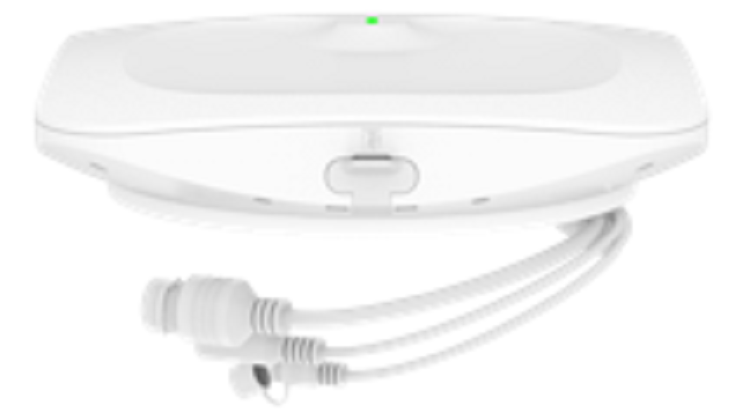

四、接口說明

RJ45 網口：數據傳輸接口，無POE供電功能，可通過網線與交換機連接或我司雙網口基站級聯進行數據傳輸

DC接口： 供電電壓與PSE供電的適配

復位孔：恢復默認設置按鍵，長按3s，基站綠燈快閃持續5s，表示基站恢復初始設置并重啟成功

五、安裝說明

如右圖所示，利用KA4螺釘將盤架緊固安裝在平頂（箭頭所示方向）

對準安裝盤架扣位，將基站推入安裝盤架卡口，盤架卡扣面標示的網口方向應與基站背面標示的網口方向一致

將DC適配器電源（12-30V/1A）連接至基站DC接口

如不需要使用WIFI功能提供數據傳輸，也可將網口連接至交換機，或上級有我司雙網口級聯基站（POE OUT）網口
