一、HCP平衡籠式單座調節閥 產品概述

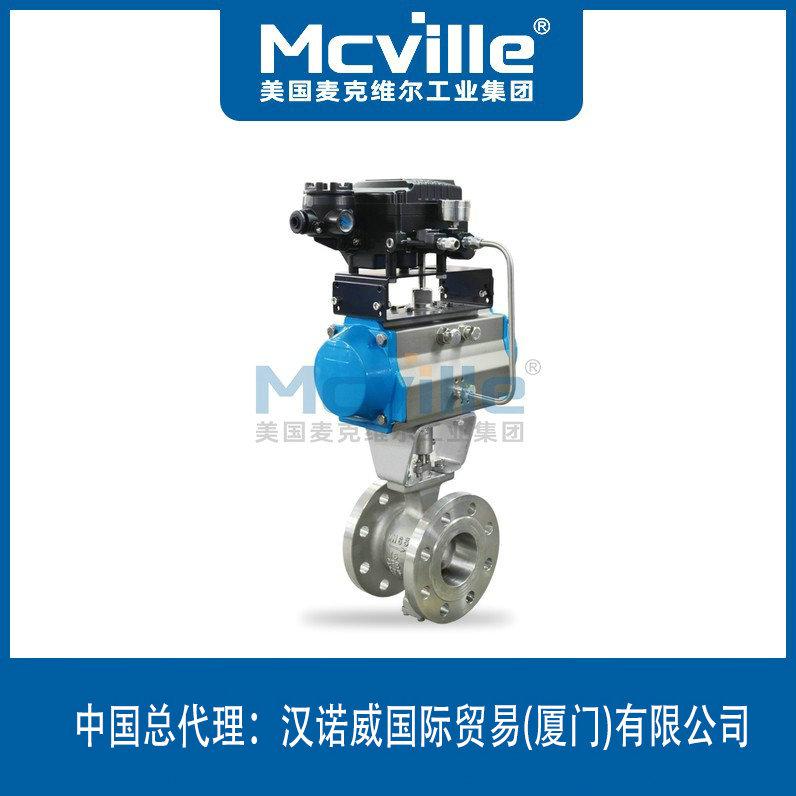

| 本公司經營的HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥，HCP平衡籠式單座調節閥在閥塞或套筒上使用了高性能的密封環，有效地提高了泄漏等級。HCP平衡籠式單座調節閥閥體結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小,流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。 HCP平衡籠式單座調節閥動態穩定好，噪音底，空化腐蝕小。 HCP平衡籠式單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大， HCP平衡籠式單座調節閥符合GB/T4213-92標準。 | |
| HCP平衡籠式單座調節閥 |
二、HCP平衡籠式單座調節閥 主要技術參數 1、閥體
| 閥體型式 | 直通籠式單座鑄造球型閥 | |
|---|---|---|
| 公稱通徑 | 32、40、50、65、80、100、125、150、200、250、300、350mm | |
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接標準 | 嵌接焊SW(32~50mm)；對接焊BW(65~350mm) | |
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 | |
| 上閥蓋 | 常溫型 | -5～+230℃ |
| 伸長I型 | +230～+566℃ | |
| 伸長II型 | -100～-45℃ | |
| 伸長III型 | -196～-100℃ | |
| 壓蓋型式 | 螺栓壓緊式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
2、閥內件
| 閥芯形式 | 帶組合密封圈或活塞環的壓力平衡式閥芯 | |
|---|---|---|
| 流量特性 | 金屬閥座 | 等百分比特性(%)和線性特性(L) |
| 軟閥座 | ||
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | |
2、執行器
| 執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 80~240KPa |
| 供氣壓力 | 280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型)/td> |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、氣動加速器、閥位傳送器、手輪機構等 |
三、HCP平衡籠式單座調節閥 主要性能指標
| 項目 | 指標值 | |
|---|---|---|
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 軟閥座 | 小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級 | |
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3%(HA1型小于全行程的5%) | |
| 基本誤差 | 帶定位器 | 小于全行程的±1%-7(HA1型小于全行程的±2%) |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) | |
四、HCP平衡籠式單座調節閥 Cv值和行程 高容量閥芯(%C、LC、%T、LT)
| 公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 250 | |
| 額定Cv值 | 等百分比特性 | 24 | 36 | 60 | 100 | 140 | 220 | 320 | 420 | 820 | 1000 | 1440 | 1900 |
| 線性特性 | 26 | 40 | 75 | 110 | 150 | 240 | 365 | 435 | 850 | 1035 | 1490 | 2000 | |
| 額定行程 | 25 | 38 | 50 | 75 | 100 | 150 | |||||||
高精度流量特性閥芯(%CF、LCF、%TF、LTF)
| 公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 |
| 額定Cv值 | 11 | 17 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 99 | 175 | 275 | 175 | 275 | 360 | 275 | 360 | 650 |
| 額定行程 | 25 | 38 | 50 | 75 | ||||||||||||||||||||||
五、HCP平衡籠式單座調節閥 主要外形圖
| 公稱通徑DN(mm) | 32、40、50、65、80、100、125、150、200、250、300、350mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 結構長度 | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料。 | ||||||||||
| 閥體高度 | |||||||||||
| 執行器高度 | |||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
