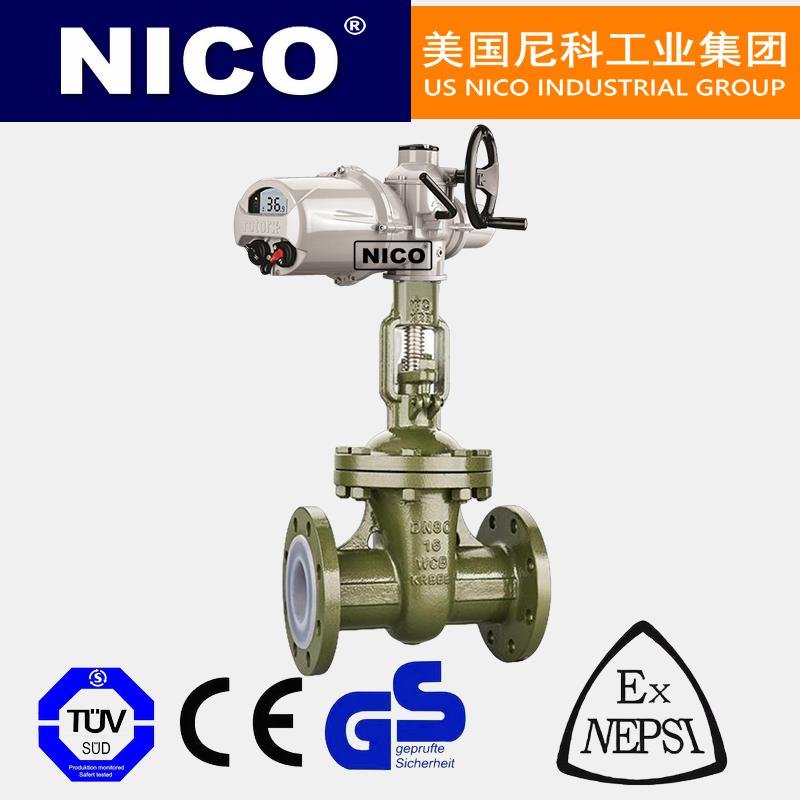

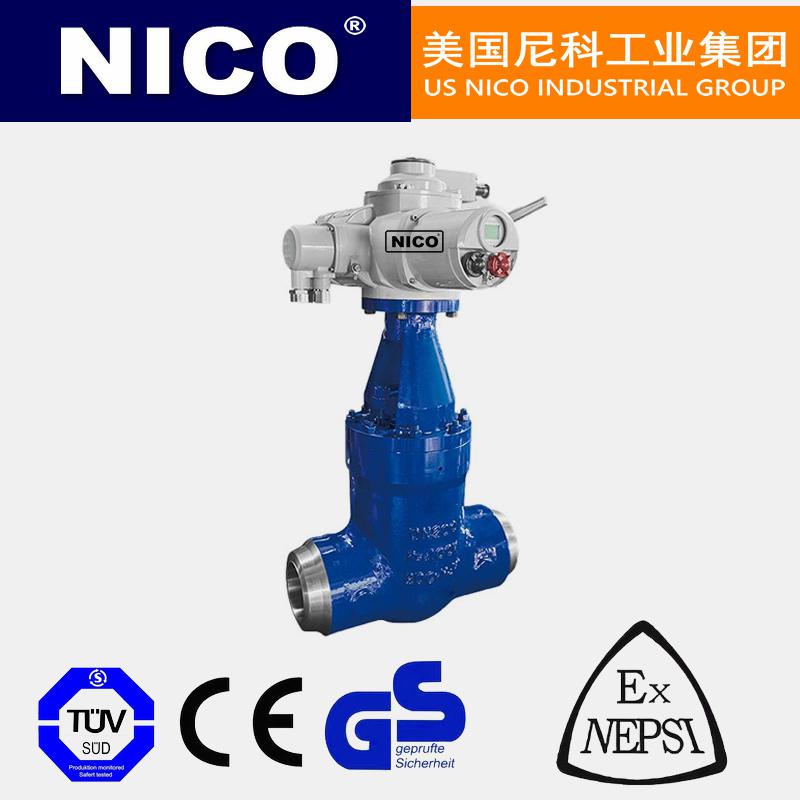

一、進口電動防爆閘閥產品概述

美國尼科NICO進口電動防爆閘閥適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。調節型礦用防爆電動閘具有相序自動糾正功能、設定功能、液晶中文顯示功能、現場控制點動/自保持選擇功能、電機剎車制動功能、觸點方式選擇功能、遠程雙線控制功能、死區可調節功能、ESD超越保護功能、總線通訊功能。廣泛應用于煤化工、礦場給排水、石油化工、橡膠、造紙、制藥等管道中作介質的截?cái)嗷蚪油ㄑb置。

二、進口電動防爆閘閥選型參數

三、進口電動防爆閘閥產品說明

防爆型閥門電動裝置(以下簡稱電動裝置)與YBDF系列隔爆型電動閥門用三相異步電動機組裝后才具有完整的防爆結構，防爆性能符合GB3836.2《爆炸性環境用防爆電氣設備，隔爆型電氣設備“d”》的規定，防爆標志為dⅡBT4，適用于有Ⅱ類A、B級，T1、T2、T3、T4組可燃性氣體與空氣形成的爆炸性混合物的場所。DZB型電動裝置，可直接與閘閥、截止閥、節流閥和隔膜閥配套組裝成電動閥門，也可以與二次減速器組裝成DQB型電動裝置，與球閥、碟閥配套組成電動閥門。它可以準確地按控制指令進行開啟和關閉動作，對閥門實行遠控、集控和自控。

四、進口電動防爆閘閥主要特點

①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。

②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。

③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。

④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。

⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。

⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。

⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

五、進口電動防爆閘閥主要技術參數

1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。

2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。

3、缺相保護：具有電源缺相保護功能。

4、控制模式：調節型礦用電動防爆閘閥常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。

5、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。

6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。

7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便。

9、電動裝置的外殼防護等級IP55-IP68

10、電動裝置在下列條件下正常工作：海拔高度不超過1000m；工作環境溫度—20℃～+40℃；工作環境相對濕度≤95％(25℃)；工作環境不含有強腐蝕性的介質；短時工作制，時間定額為10min；額定電壓為380V，頻率為50HZ。

11、MZ系列礦用電動防爆閘閥安裝方便，調試簡單，調試運行后數年內不用維護保養，礦用隔爆型電動裝置和KXBC系列12×15、3×15/660（380）DZ或KXBC－15/660（380）DZ礦用隔爆型電動裝置控制箱配套使用，可與泵房自動化系統以通訊方式連接。

六、進口電動防爆閘閥環境和主要技術參數

1.1電源:常規,三相380V(50Hz)

特殊,三相660V、415V(50Hz、60Hz);

單相220V、110V(50Hz、60Hz)

1.2工作環境

1.2.1環境溫度:-20~60℃(特殊訂貨-40~80℃)

1.2.2相對濕度:≤95%(25℃時)

1.2.3防護類型

1.2.3.1戶外型:用于無易燃、易爆和無腐蝕性介質的場所;

1.2.3.2隔爆型:有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物.(詳見GB3836.1)

1.2.4防護等級:IP55(特殊訂貨IP65、IP67)

1.2.5工作制:短時10分鐘(特殊訂貨30分鐘)
