1.4.2不同溫度下的直流內阻

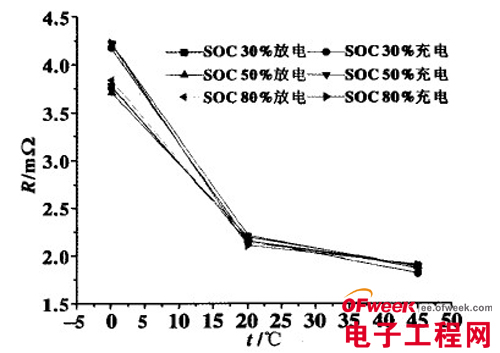

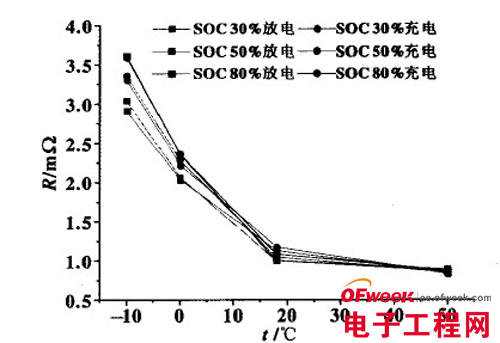

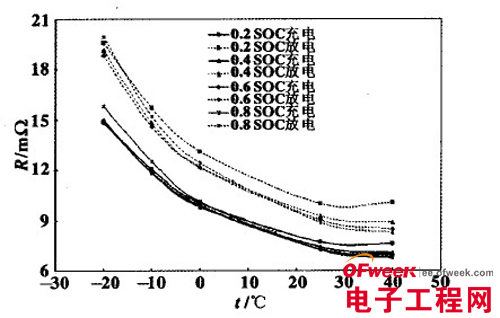

　　圖9為溫度對氫鎳電池直流內阻的影響規律。圖10、圖11為不同正極材料(錳酸鋰和磷酸鐵鋰)鋰離子電池直流內阻與溫度的關系。由圖可以得出如下結論：

　　(1)不論對于氫鎳電池還是鋰電池，電池直流內阻都隨著溫度的降低而增大，影響規律大體一致;

　　(2)與氫鎳電池相比，鋰離子電池在低溫下的內阻會劇烈增加，這是其低溫性能下降的主要原因。

圖9

圖10

圖11

　　1.5電池?zé)崽匦?

　　鉛酸、氫鎳、鋰離子三類動力電池的電化學工作原理截然不同，熱特性、可以容忍的高溫和最佳運行溫度范圍也不同。

　　磷酸鐵鋰離子電池的截止溫度為75℃，鉛酸電池為60℃，錳酸鋰離子電池截止溫度一般在55～60℃之間，氫鎳電池正常使用溫度范圍為一30～55℃。溫度過高會使電池加速老化，壽命縮短，影響電池的基本特性和使用性能，如可用容量、充電接收能力、充放電效率和能量功率性能、安全問題。

　　本節僅依據電池壁溫度對電池?zé)崽匦赃M(jìn)行初步探討。

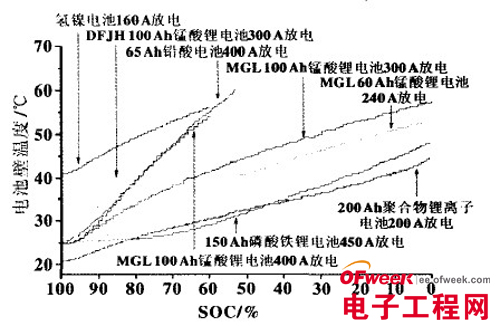

　　鋰離子電池在放電過程中電化學反應生熱和歐姆生熱二者共同作用，使得鋰離子放電時的溫升更快。圖12為動力電池在放電過程中電池壁溫度變化曲線。

　　從圖12中可以看出：

　　(1)VRLA65Ah鉛酸動力電池的高倍率放電表現比較優秀，溫度變化曲線與100Ah鋰離子電池400A放電相當接近;

　　(2)氫鎳電池的放電溫度變化相對比較和緩;

　　(3)產品體系的錳酸鋰離子電池lO0Ah和60Ah分別300A和240A放電時，溫度變化曲線相同，溫度相對SOC的變化牢接近一致;

　　(4)磷酸鐵鋰離子電池在以大電流450A、3C放電時的溫度上升速度相對較低。

　　1.6自放電特性

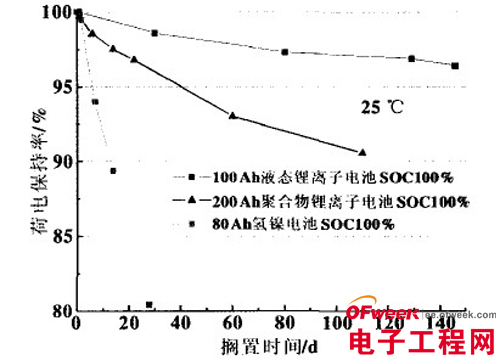

　　自放電特性的衡量指標為荷電保持。圖13為兩種鋰離子電池和氫鎳電池的倚電保持率曲線。初始SOC的不同會影響荷電保持率，鋰離子電池的荷電保持率很高，其中液態鋰離子100Ah電池(初始SOC100%)存開路擱置146d后，荷電保持率為96.4%，而氧鎳電池在開路擱昔28d后，已降至8O.42%。南此看荷電保持率是氫鎳電池需要改進完善的方面。

圖12

　　2.性能對比

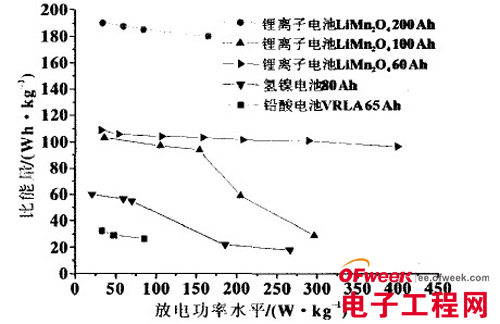

　　能量功率性能是對電動汽車用動力電池使用方面需要考核的主要性能指標，與汽車?yán)m(xù)駛里程及其動力性關系密切：鉛酸電池VRLA的比能量是最低的，只有35Wh/kg左右，氫鎳電池和鋰離子電池則依次提高。從圖14可綜合考查電池能量和功率性能，包括五種動力電池在不同功率水平下的比能量鉛酸電池大電流高倍率放電能力比較強，但比能量和單位功率水平大大降低=氫鎳電池比能量較低是由于高溫耐受性有限，在有效熱管理情況下氫鎳電池的放電功率水平并不遜色，但比能量與鋰離子電池仍有差距。

圖13

　　錳酸鋰離子電池是目前高端電動汽車常用的動力電池。

　　從圖14可以看，鋰離子電池放電功率能力最好，能量功率綜合性能最優。

圖14

　　3.結論

　　鉛酸電池、氫鎳電池和鋰電池在基本特性方面各有特色，在應用于電動汽車動力電池時各具優勢，分別有自己的適的場合。但就應用前景和性能提高潛力方面，鋰離子電池綜合評價最優，是未來電動汽車動力電池發展的方向。
