一、設計依據：
橫梁貨架的設計、制造、安裝、驗收?qǐng)?zhí)行標準并符合其它相關標準要求。
1)CECS23《鋼貨架結構設計規范》
2)GBJ17—88《鋼結構的設計規范》
3)QB/KS1002—9《鋼結構插接式貨架技術條件》

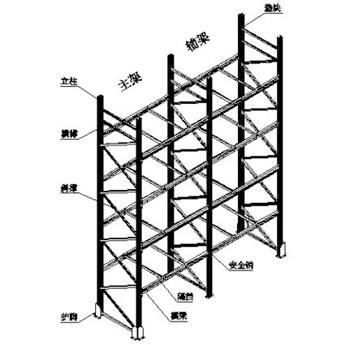

二、橫梁式貨架裝配立體示意圖
三、橫梁貨架組成及說明
1、立柱：垂直方向主要支撐件，主要起支撐作用。
2、橫撐：和立柱、斜撐組成柱片，增加柱片的強度和穩定性。
3、斜撐：和立柱、橫撐組成柱片，增加柱片的強度和穩定性。
4、護腳：保護柱片，防止叉車撞上柱片。
5、墊塊：該件與橫撐配合裝于立柱上。
6、安全銷：該件叉放于立柱和橫梁的相應孔內,限制橫梁在立柱方向相對移動,起限位作用.
7、隔擋：主要起保證橫梁外漲和方便與貨物放置。
8、橫梁：貨架橫向連接件，與立柱相連。
四、貨架型材強度指標
橫梁貨架型材的強度標準(N/ mm2)GB6723—86指標
五、貨架焊接強度指標：(JB/T5323—91指標N/ mm2)
鋼材 | 對接焊縫 | 角焊縫 | |||
鋼號 | 鋼材種類 | 抗拉 | 抗壓 | 抗剪 | 抗拉、抗壓、抗彎 |
Q195-235 | 冷彎型鋼 | 175 | 205 | 120 | 140 |
六、貨架表面處理工藝及顏色：
1、處理工藝流程：
1.1冷軋板前處理工藝(無銹狀態)
脫脂→水洗 →表調→水洗→磷化→高壓水沖洗
1.2熱軋板及熱軋型材前處理工藝
無油狀態：酸洗→水洗 →表調→水洗→磷化→高壓水沖洗
有油狀態：酸洗→水洗 →脫脂 →水洗→中和 →表調→磷化→高壓水沖洗
2、表面涂層采用通過ISO9000質量認證企業生產的高品質環氧聚脂粉沫。
3、噴塑表面光潔、平整、色澤一致。
七、海勝橫梁貨架特點：
1、橫梁貨架是應用最廣泛的貨架，規格型號齊全，規格型號齊全，承載范圍廣，適合于各種倉庫，能充分利用空間，選用叉車進行存取貨物;2、全組裝式結構，隨意組合，裝拆方便靈活;
3、材料截面優化，承載能力強;
4、層高每75mm任意可調;
5、全部貨架表面噴塑處理，噴塑表面光滑平整、牢靠漂亮，顏色可由需方選定;6、采用國際標準的自動化表面處理技術，噴塑光潔平整，色澤均勻，永不脫落;
7、貨架材料均為各種優質冷彎型鋼(寶鋼材質SS400)，內部品質、外觀、承載性能都非常優越。

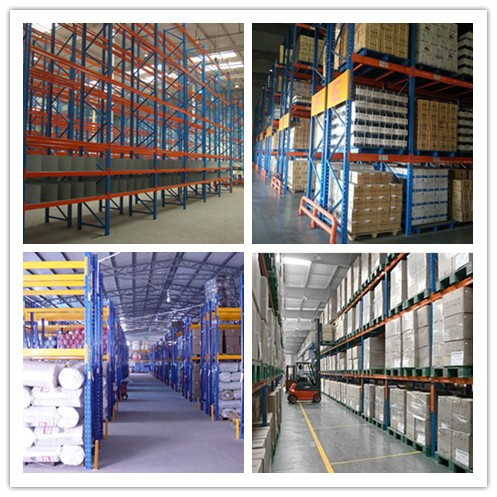

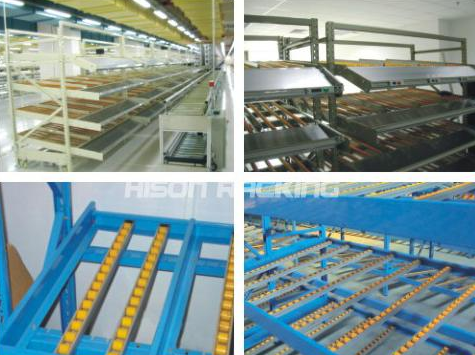

橫梁貨架適應應用案例
八、貨架結構說明
1、貨架采用重型插接組合式貨架。柱片為裝配式結構，由若干橫撐、斜撐和立柱連接裝配而成，貨架柱片與地面之間采用內膨脹螺栓連接;
2、橫梁與柱片之間采用插接式連接并配以安全銷，可有效防止因叉車操作失誤而叉掉橫梁之類事故的發生;
3、相鄰僅靠的兩排貨架之間由隔撐加強連接，提高貨架的整體承載能力和穩定性
4、所有貨架邊側均設置了防撞護欄，以防止叉車在行駛中直接撞擊貨架而使貨架損傷，提高了操作的安全可靠性。
立柱
橫梁式貨架立柱規格采用90*70*2.2;截面優化，承載能力強;
貨架立柱孔距為75mm，層高每75mm自由可調，孔距累積誤差為±2mm;
立柱與橫撐、斜撐間均由高強度鍍鋅螺栓連接;
滿載時，立柱最大彎曲度小于1/1000HMM;
材質：寶鋼SS400;
噴塑顏色：中藍(或由客戶確定);

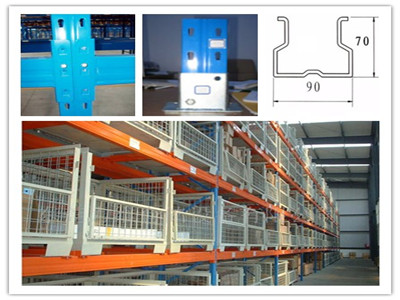

橫梁貨架立柱示意圖
橫梁
材質：Q235;
噴塑顏色：桔紅(或由客戶確定);

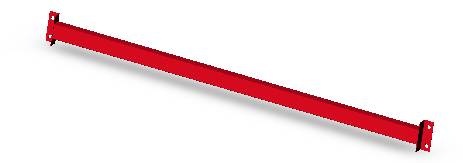

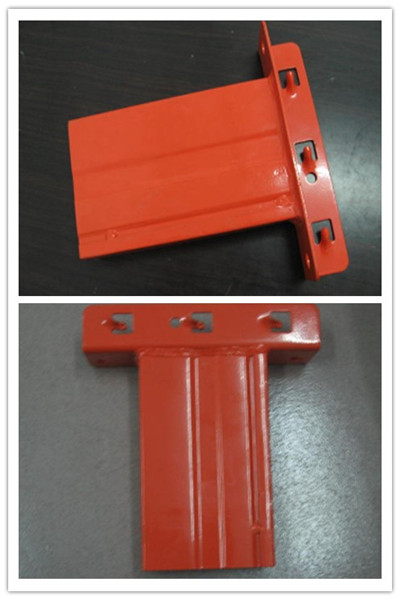

橫梁貨架橫梁示意圖
九、海勝貨架橫梁式產品基本設計要素：
1、倉庫實際空間(需平面圖);
2、貨物固有特性;
3、托盤載重要求;
4、托盤尺寸;
5、選用叉車的型號和參數(根據情況，提供不同規格的橫梁式貨架以供選擇);
6、貨物進出庫的方向其他要求。
